康明斯發動機配氣機構：重康

一.配氣機構的功能：

       控制各汽缸進、排氣門按發動機工作情況，適時開啟和關閉。康明斯發動機采用獨特的PT燃油系統，其配氣機構還有控制噴油正時功能。

二.機構組成：

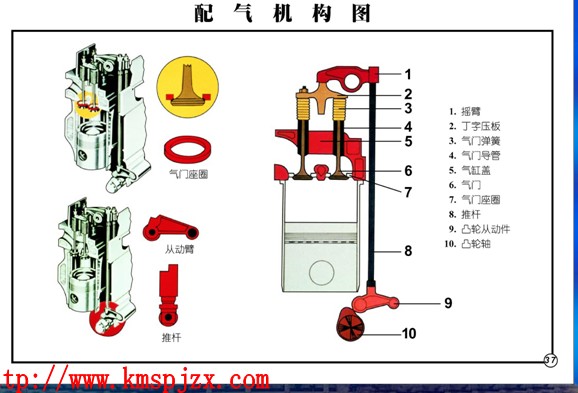

        由正時齒輪系、凸輪軸、隨動組件、推桿、搖臂、橋式壓板、氣門等零部件組成。

1.正時齒輪系
由曲軸齒輪、凸輪軸齒輪、輔助驅動齒輪以及中間齒輪等構成；由曲軸齒輪將運動傳遞給凸輪軸齒輪、輔助驅動齒輪，并由正時記號建立相互間的轉角關系，其中心距和齒側間隙由設計保證，裝配時勿需調整。

安裝須知：

安裝中間齒輪時，記號一定要對準，否則發動機將損壞。

惰齒輪的止推片油槽面必須面向齒輪（運動件），否則
將損壞發動機。惰輪軸的螺栓擰緊力矩61N.m（45ft-Ib），再加上60度。
中間齒輪的軸向間隙： 0.30—0.53  mm
中間齒輪的側隙：  0.08—0.41  mm
附件驅動齒輪的側隙：0.08—0.41 mm
2.配氣相位：（以曲軸順時針轉動方向計）
進氣開始：上止點前26度
進氣結束：下止點后50度
排氣開始：下止點前64度
排氣結束：上止點后26度
3.凸輪軸：
        是配氣機構的控制零件，它是由七道軸徑、六組凸
          輪構成的鋼軸；其中每組凸輪分別由一個進氣凸輪、
         排氣凸輪、噴油凸輪組成。
噴油凸輪：
     由一個大基圓、一個小基圓加兩段過渡圓弧構成。
     噴油凸輪通過傳動機構控制康明斯配件噴油器柱塞的運動。
氣門凸輪：
    為拋物線型單基圓凸輪，控制氣門的開啟或關閉。
凸輪軸軸向竄動量
K、M11發動機凸輪軸軸向竄動量
定位：由安裝在機體前端面的止推板進行軸向定位。
規范值：K6:   0.102－0.406mm
                KV：0.15－0.38mm
                M11  0.1－0.4mm
軸向竄動量由止推板控制，如軸向竄動量超標需更換止推板。
